GERARDI

1. ระบบจับยึดชิ้นงาน (Work holding)

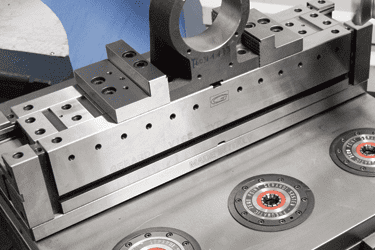

Gerardi ได้ออกแบบระบบจับยึดชิ้นงานที่เหมาะสมกับการใช้งานหลายรูปแบบ ซึ่งสามารถแบ่งเป็นกลุ่มหลักๆ ได้ดังนี้

• Standard vise : ปากกาจับชิ้นงาน แบบโมดูลาร์ ที่ได้รับความนิยมสูงที่สุด
• FMS vise : ปากกาจับชิ้นงานที่มีครบทุกรูปแบบที่ใช้ในงานตัดเฉือน
• Multiflex vise : ปากกาจับชิ้นงานสำหรับการจับยึดชิ้นงานหลายชิ้น
• Multitasking vise : ปากกาจับชิ้นงาน แบบเคลื่อนที่ร่วมศูนย์ (Self-centering vise)
• Zero point : ระบบอ้างอิงตำแหน่งชิ้นงาน เพื่อลดเวลาในการเตรียมการจับยึด

2. อุปกรณ์จับยึดทูล (Tooling) Gerardi

อีกหนึงความเชี่ยวชาญของ Gerardi คืออุปกรณ์จับยึดทูล ใน 2 รูปแบบ

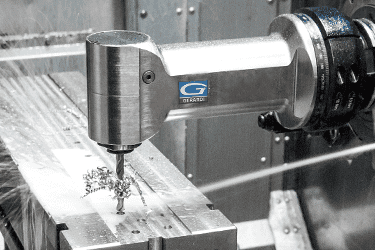

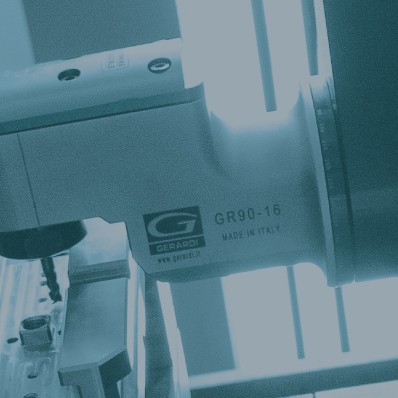

• Angle heads : อุปกรณ์จับยึดทูลปรับมุมได้ ที่มีให้เลือกหลากหลายตามความต้องการ
• Driven tools : อุปกรณ์จับยึดทูลสำหรับเครื่องกลึง CNC ที่ใช้งานร่วมกันได้กับเครื่องจักรทุกยี่ห้อ

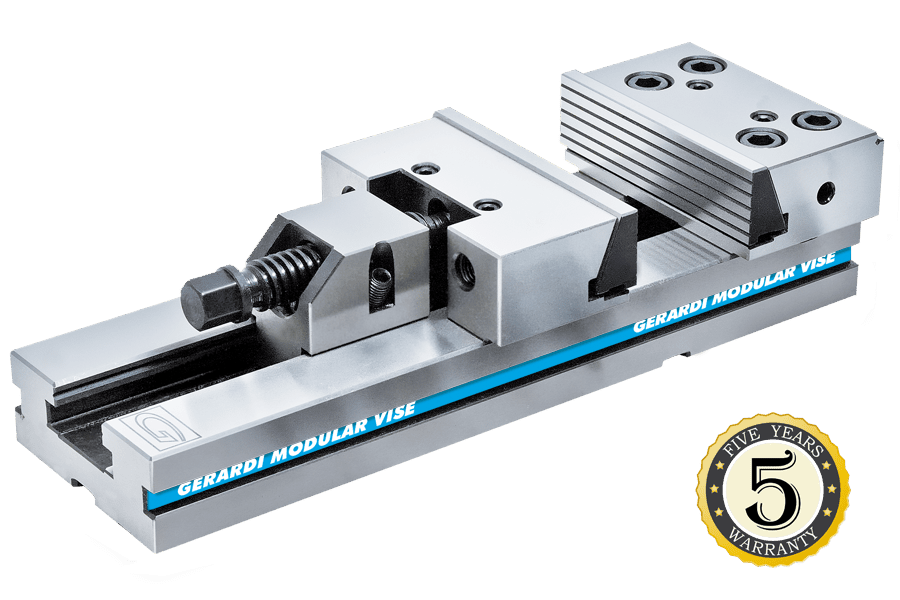

Standard Vise

ปากการุ่นมาตรฐาน ที่ได้รับความนิยมสูงสุด เป็นปากการะบบโมดูลาร์มีอุปกรณ์ที่สามารถถอดเปลี่ยนได้ตามรูปแบบการจับยึดชิ้นงานที่แตกต่างกัน เปลี่ยนปากได้รวดเร็ว เหมาะสำหรับงานทั่วไป และงานที่ต้องจับชิ้นงานหลายรูปแบบ

ถอดเปลี่ยนชิ้นส่วนได้

อุปกรณ์เสริมที่สามารถถอดเปลี่ยนได้และมีให้เลือก หลากหลายที่สุดในโลก ช่วยให้คุณจับยึดทุกอย่างได้ด้วยปากจับมาตรฐานของ Gerardi

ไม่มีการสึกหรอ

ผลิตจากเหล็กกล้าคุณภาพสูง 100% พร้อมชุบแข็งที่ผิว HRC 60 เพื่อให้ได้ความแข็งแกร่งสูงสุด ประสิทธิภาพสูงสุด และไม่เกิดการสึกหรอ เพื่อเป็นการตอกย้ำความมั่นใจ เราจึงกล้ารับประกันปากกาจับงานและกลไกทุกชิ้นเป็นเวลา 5 ปี

จับยึดรวดเร็ว

เพียงขันด้วยมือจนถึงชิ้นงานจากนั้น เพียงแค่ใช้ประแจขันให้แน่น 1/4 รอบ นอกจากนี้ ยังมีระบบไฮดรอลิก นิวเมติก และไฮดรอลิกควบคุมด้วยไฟฟ้า

ความแม่นยำสูงสุด +/-0.02 มม.

รางสไลด์และผิวใช้งานทั้งหมดผ่านการเจียระไน ควบคุมคุณภาพด้วยเครื่องมือวัดอัตโนมัติ การติดตั้งง่ายและแม่นยำ โดยใช้คีย์ (16H7) ที่ใส่ลงในร่อง T-slot ของเครื่องจักร

เปลี่ยนปากอย่างรวดเร็ว

มีเพียงแค่ปากกาจับงาน StandFlex ของ Gerardi เท่านั้นที่จะช่วยให้คุณสามารถ เปลี่ยนปากจับได้อย่างรวดเร็วภายใน 5 วินาที การออกแบบร่องฟันปลาแบบพิเศษช่วยให้ ปากจับสามารถล็อกเข้าตำแหน่งได้อย่างราบรื่น พื้นผิวใช้งานทั้งหมดของแผ่นฟัน จับผ่านการเจียระไนและชุบแข็งที่ระดับความแข็ง HRC60 เป็นมาตรฐาน

ระบบดึงชิ้นงานลงพื้น

กลไกดึงชิ้นงานลงพื้นที่มีแรงดึงเพิ่มขึ้นและมีประสิทธิภาพมากยิ่งขึ้น พร้อมทั้งช่วย ป้องกันเศษได้ดียิ่งขึ้น ปากกาจับงานสามารถใช้งานได้ทั้งแบบมีหรือไม่มีกลไกดึง

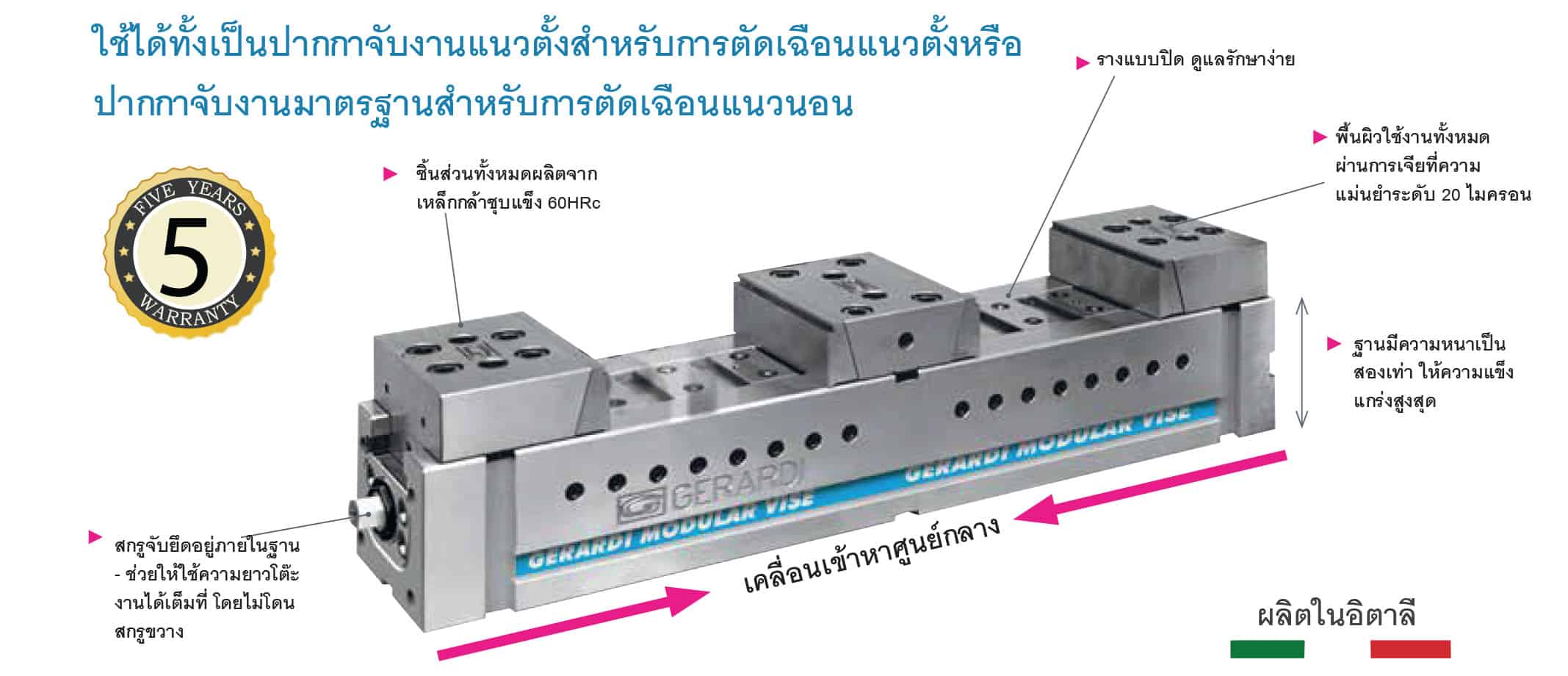

FMS vise

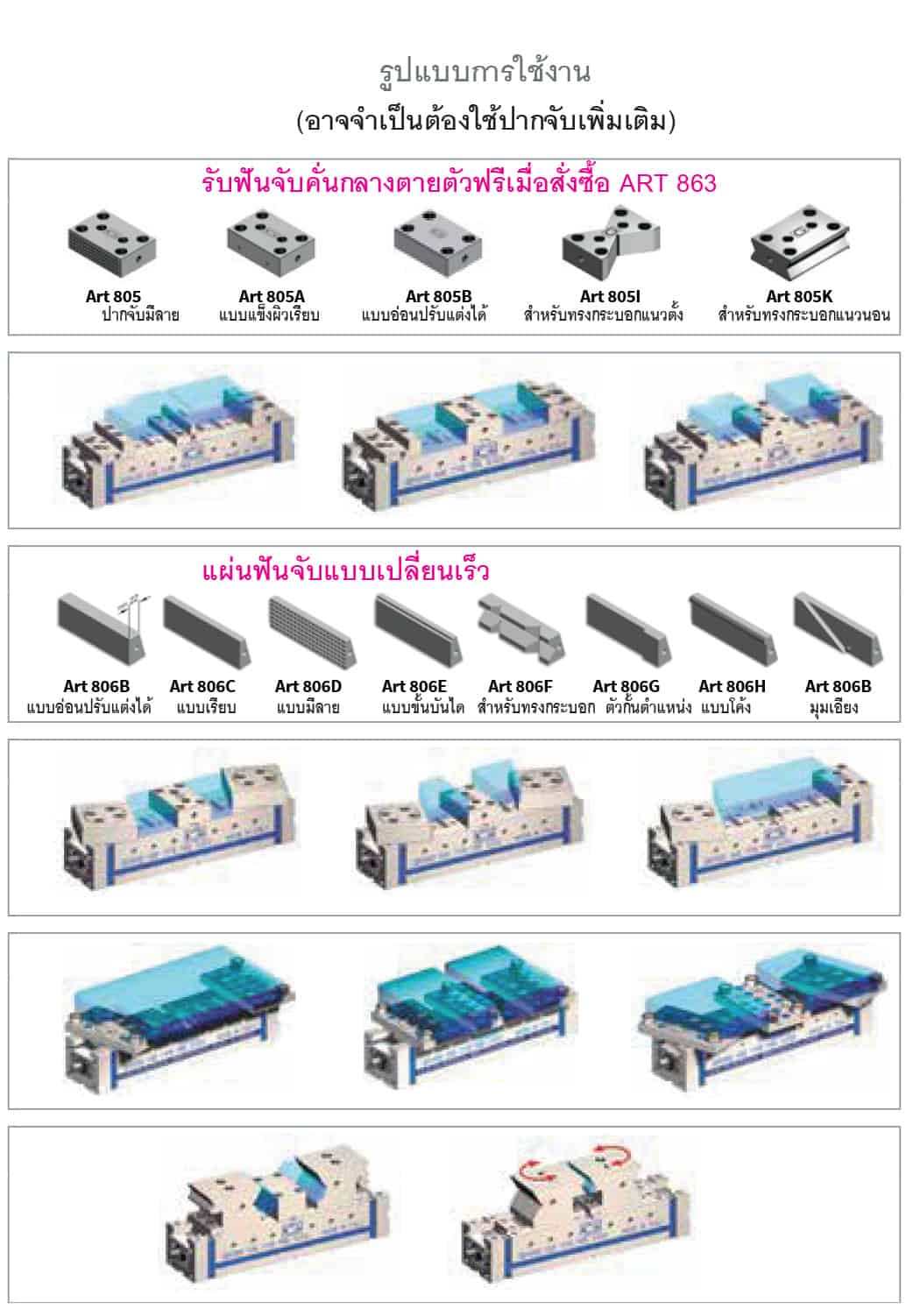

ปากกาจับชิ้นงานที่มีครบทุกรูปแบบที่ใช้ในงานตัดเฉือน สามารถจับชิ้นงานทั้ง 3 รูปแบบ แบบจับงานปรกติ แบบจับงานเข้าศูนย์กลาง หรือ แบบจับงานเข้าศูนย์กลางทีละ 2 ชิ้น สามารถจับชิ้นงานอัตโนมัติด้วยมอเตอร์ระบบไฮดรอลิก และยังคงคุณสมบัติที่เป็นเอกลักษณ์ของ Gerardi ด้วยระบบโมดูลาร์ที่มีอุปกรณ์ที่สามารถถอดเปลี่ยนได้ตามรูปแบบการจับยึดชิ้นงานที่แตกต่างกัน เหมาะสำหรับการทำงานต้องจับชิ้นงานหลายรูปแบบ และงานจับอัตโนมัติ

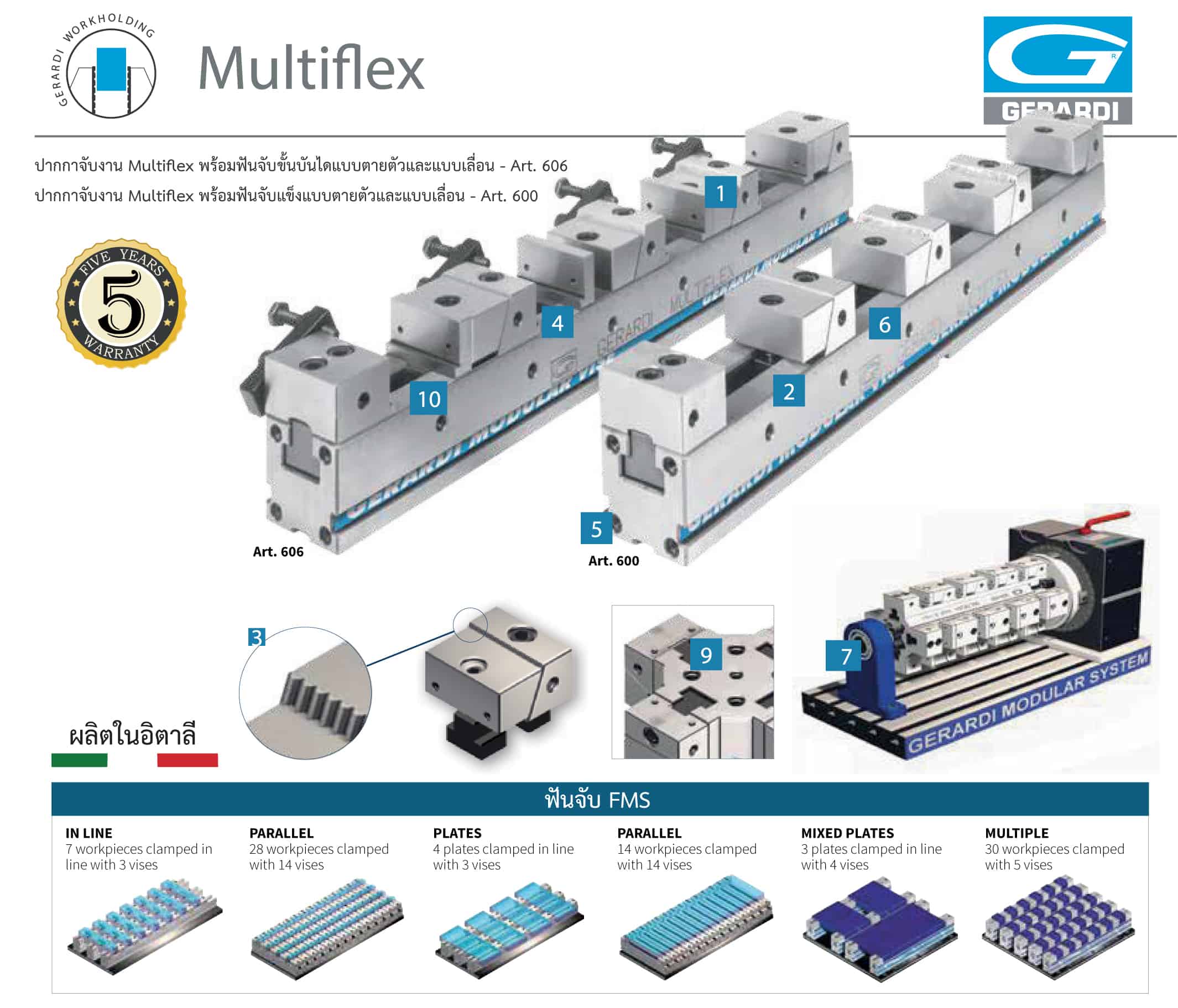

Multiflex vise

ปากกาจับชิ้นงานสำหรับการจับยึดชิ้นงานหลายรูปทรงและหลายชิ้นพร้อมกัน เหมาะกับการกัดชิ้นงานขนาดเล็กที่ต้องการจับชิ้นงานหลายชิ้นพร้อมกัน เพื่อลดเวลาจับยึดชิ้นงาน และยังคงคุณสมบัติที่เป็นเอกลักษณ์ของ Gerardi ด้วยระบบโมดูลาร์ที่มีอุปกรณ์ที่สามารถถอดเปลี่ยนได้ตามรูปแบบการจับยึดชิ้นงานที่แตกต่างกัน

1 : ถอดเปลี่ยนชิ้นส่วนได้

มีฟันจับสำรองให้เลือกหลากหลายแบบ ใช้สำหรับการจับยึดชิ้นงาน 1-12 ชิ้น ทุกงานเป็นไปได้ ด้วยฟันจับมาตรฐานของ Gerardi

2 : ไม่มีการสึกหรอ

ผลิตจากเหล็กกล้า 100% คุณภาพสูงพร้อมชุบแข็งที่ผิว HRC 60 เพื่อให้ได้ความแข็งแกร่งสูงสุด ประสิทธิภาพสูงสุด และไม่เกิดการสึกหรอ ปากกาจับชิ้นงานและชิ้นส่วนทั้งหมดมีการรับประกัน 5 ปี

3 : ระบบกดยึดแบบฟันปลาพร้อมกลไกดึงชิ้นงาน

การจับยึดมีความแม่นยำสูง แรงจับยึดสูง พร้อมด้วยกลไกดึงชิ้นงานและการกดยึดแบบร่องฟันปลาของ Gerardi

4 : ความแม่นยำสูงสุด +/-0.02 มม.

รางสไลด์และผิวใช้งานทั้งหมดผ่านการเจียระไน ควบคุมคุณภาพด้วยเครื่องมือวัดอัตโนมัติ การติดตั้งง่ายและแม่นยำ โดยใช้คีย์ (16H7) ที่ใส่ลงในร่อง T-Slot ของเครื่องจักร

5 : ใช้ได้ทั้งแนวตั้งและแนวนอน

ปากกาจับชิ้นงาน MULTIFLEX สามารถประกอบสำหรับการใช้งานในแนวตั้ง และสามารถนำปากกาจับงานแต่ละอัน มาประกอบเข้าด้วยกันเองหรือยึดเข้ากับโครงสร้างสำหรับการจับยึดชิ้นงานก็ได้

6 : แรงจับยึดสูงและสม่ำเสมอ

ให้แรงจับยึดสูงถึง 20-30 กิโลนิวตัน ง่ายๆ เพียงแค่ใช้ประแจตัว T

7 : เหมาะสำหรับ Rotary table ขนาดเล็ก

เหมาะสำหรับการใช้งานร่วมกับ Rotary table ทำให้จับงานได้มากขึ้น ขนาดแกนที่เล็กของปากกาทำให้ทำงานได้ดี กับ Rotary table ขนาดเล็ก

8 : แผ่นฐานแบบสั่งทำ

ART.828A สามารถสั่งทำพิเศษ เพื่อให้เหมาะกับพาเลทของคุณ (ราคาไม่รวมในปากกาจับแนวตั้ง)

10 : ฟันจับขั้นบันได แบบถอดเปลี่ยนได้ ART.609

สามารถใช้เป็นฟันจับขั้นบันได (ให้มาเป็นอุปกรณ์มาตรฐาน) หรือฟันจับแบบเรียบ แบบฟันปลา แบบขนาน หรือแบบปริซึม (ดูด้านล่าง)

9 : รูตั้งศูนย์ H7

เส้นผ่านศูนย์กลาง 25 มม. (ขนาด 1) หรือ 50 มม. (ขนาด 2 และ 3)

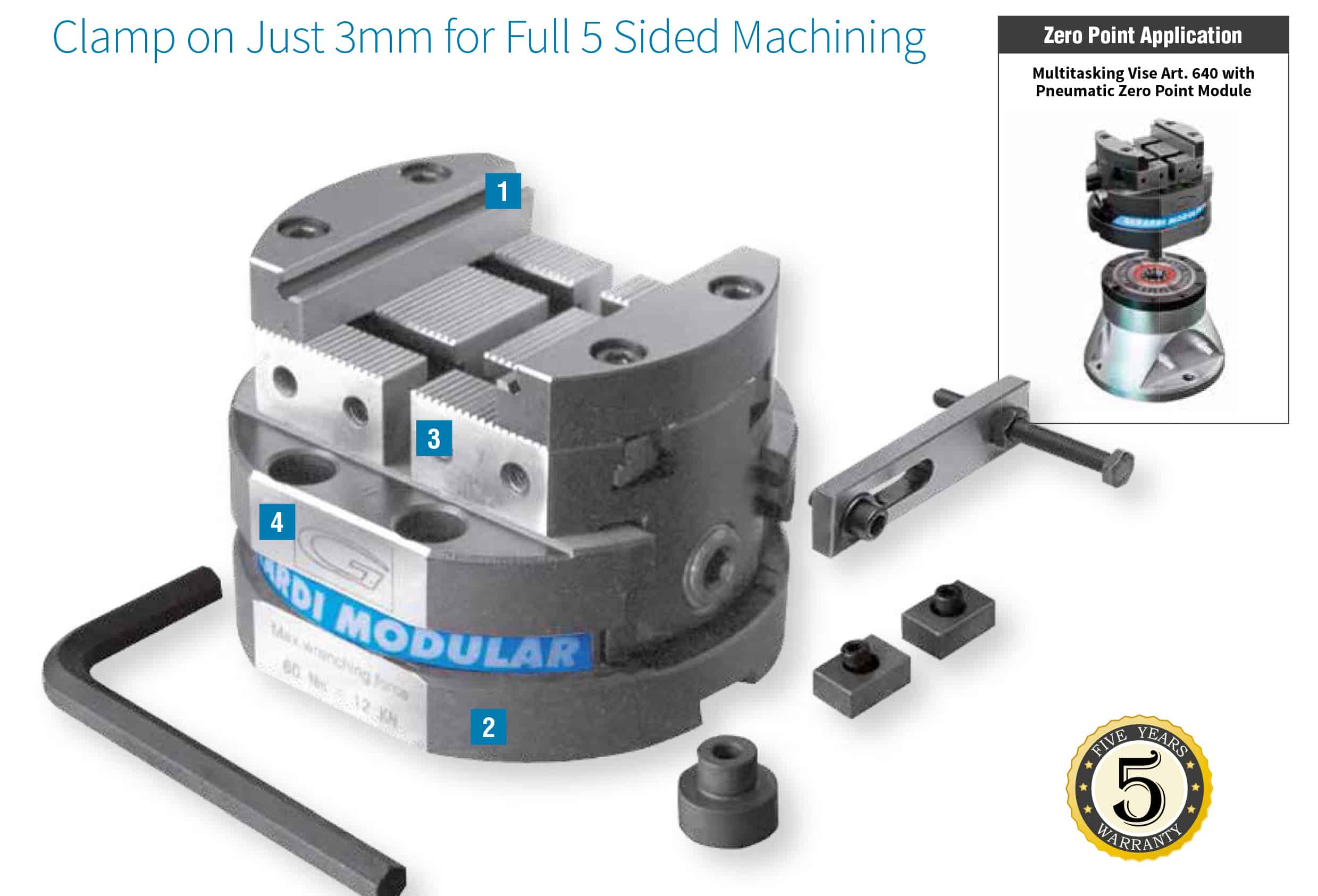

Multitasking vise

ปากกาจับชิ้นงานแบบเคลื่อนที่ร่วมศูนย์ (Self-centering vise) ออกแบบมาเพื่อใช้งานกับเครื่องจักรระบบ 5 แกน เพิ่มทิศทางการเข้ากัดชิ้นงานทั้ง 5 ด้าน มาพร้อมกับปากชนิดพิเศษ Grip jaw ที่สามารถลดพื้นที่จับชิ้นงานลงแต่ยังคงความแข็งแรงในการจับยึดเท่าเดิม และยังคงคุณสมบัติที่เป็นเอกลักษณ์ของ Gerardi ด้วยระบบโมดูลาร์ที่มีอุปกรณ์ที่สามารถถอดเปลี่ยนได้ตามรูปแบบการจับยึดชิ้นงานที่แตกต่างกัน

1 : ฟันจับขั้นบันได 3-5 มม.

มาพร้อมกับฟันจับขั้นบันได 5 มม. เป็นอุปกรณ์มาตรฐาน สำหรับการตัดเฉือนครบวงจร 5 ด้าน มีฟันจับแบบ GRIP 3 มม. ให้เลือกด้วยเช่นกัน

2 : ไม่มีการสึกหรอ

ผลิตจากเหล็กกล้า 100% คุณภาพสูงพร้อมชุบแข็งที่ผิว HRC 60 เพื่อให้ได้ความแข็งแกร่งสูงสุด ประสิทธิภาพสูงสุด และไม่เกิดการสึกหรอ

3 : จับยึดเข้าศูนย์กลางหรือจับแบบเยื้องศูนย์

ปากกาจับงานและชิ้นส่วนทั้งหมดมีการรับประกัน 5 ปี

4 : พื้นผิวผ่านการเจีย ให้ความแม่นยำสูงสุด +-0.02 มม.

จับยึดเข้าหาศูนย์กลาง พร้อมทั้งสามารถจับยึดได้ทั้งด้านนอกและด้านใน ปรับฟันจับเยื้องศูนย์ได้ 2 มม.

5 : ติดตั้งโดยตรงที่โต๊ะเครื่องจักร

รางสไลด์และผิวใช้งานทั้งหมดผ่านการเจียระไน ควบคุมคุณภาพด้วยเครื่องมือวัดอัตโนมัติ การติดตั้งง่ายและแม่นยำ โดยใช้คีย์ (16H7) ที่ใส่ลงในร่อง T-Slot ของเครื่องจักร

6 : สเปเซอร์แบบโมโนบล็อก

มีสลักกำหนดตำแหน่งเจียผิวให้มาในชุดสำหรับการจับผ่านร่องสลัก และสลักกำหนดตำแหน่งสำหรับเครื่อง 5 แกน

7 : รูเกลียวและรูรีม

มีรูเกลียวและรูรีมสูงสุด 26 รู (ขึ้นอยู่กับขนาด) สำหรับปรับตำแหน่งของปากกาจับงาน / สเปเซอร์เข้ากับโต๊ะงานหรือเครื่อง 5 แกน

8 : ฟันจับแบบขั้นบันไดคู่กลับด้านได้

ปากกาจับชิ้นงาน Multitasking ขนาด 3 มาพร้อมกับฟันจับขั้นบันไดแบบกลับด้านได้ขนาด 5 มม. ทั้งสองด้าน และขั้นบันไดขนาดใหญ่ด้านใน

9 : ZERO POINT

ลดเวลาการปรับตั้งลงได้ถึง 95% ด้วยความแม่นยำระดับ 5 ไมครอน โดยการติดตั้งปากกาจับงานเข้ากับ Zero Point ระบบนิวเมติก

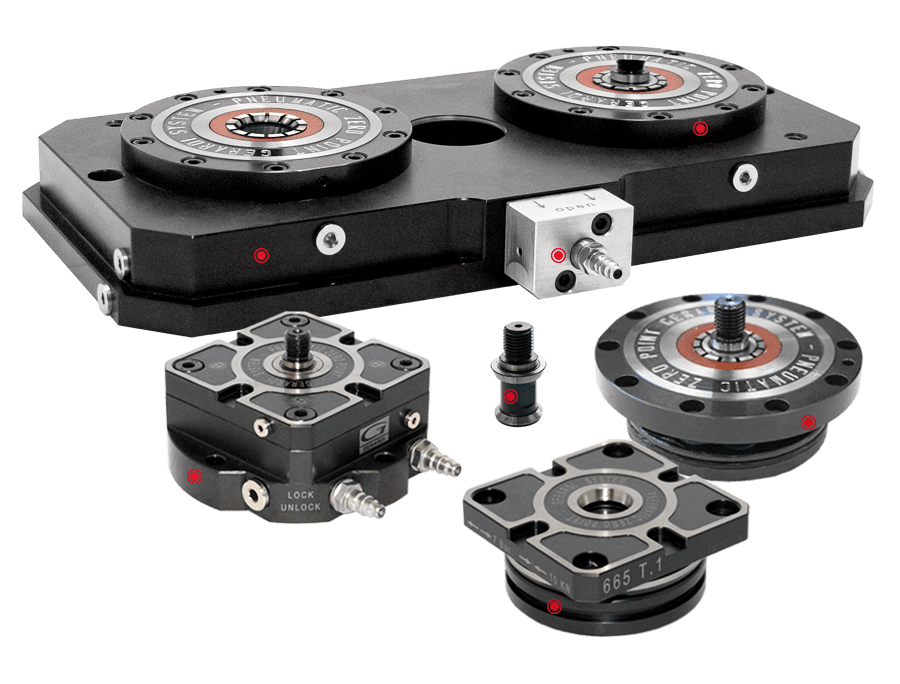

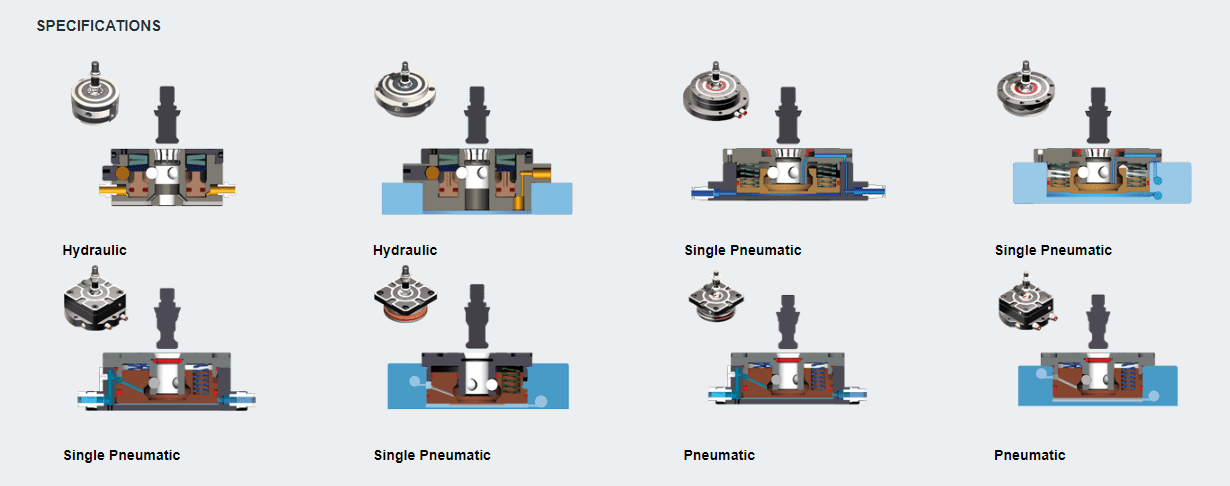

Zero point

ระบบอ้างอิงตำแหน่งชิ้นงาน เพื่อลดเวลาในการเตรียมการจับยึด ลดเวลาการจับยึดชิ้นงานลง 95% ใช้งานได้กับปากกาทุกรุ่นของ Gerardi
