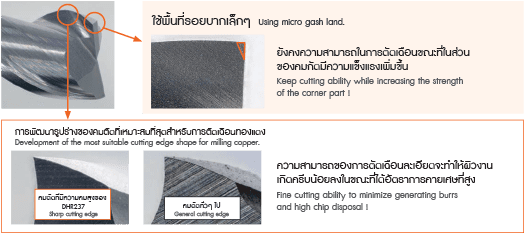

NS TOOL ผู้ผลิต End mill ขนาดเล็กชั้นนำของโลกจากประเทศญี่ปุ่น ได้คิดค้นและพัฒนาดอกกัด (End mill) เอ็นมิลคอยาวสำหรับอิเล็กโทรดทองแดง DHR237 Long Neck End Mill for Copper Electrode เอ็นมิล (end mil) ที่มีความคมและความแข็งแรงของคมตัด โดยรูปร่างของทูล (Tool) ที่ถูกออกแบบไว้อย่างดี!

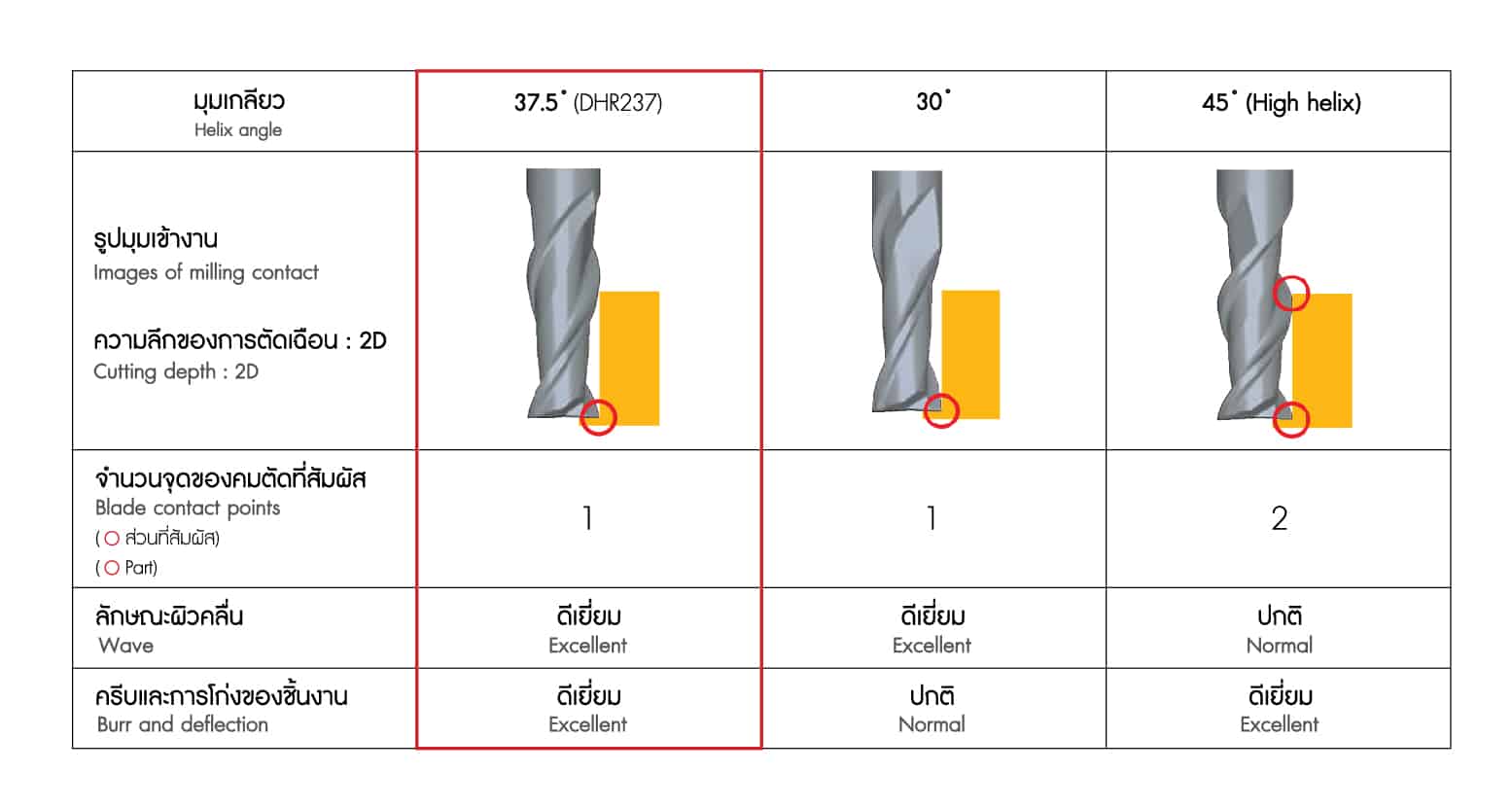

มุมเกลียว 37.5 ํ ช่วยให้กระบวนการทำผิวมีคุณภาพสูง
- ความยาวคมกัด L/D=2 เป็นความยาวที่สร้างความสมดุลย์อย่างลงตัว ระหว่างความแข็งแรงและการใช้งานของเอ็นมิลหัวตัด
- มุมเกลียวที่สูงขึ้นจะทำให้การตัดเฉือนดีขึ้น แต่มุมเกลียวที่สูงมากเกินไปอาจทำให้เกิดผลเสียต่อผิวงานที่ถูกตัดเฉือนและเพิ่มแรงต้านของการตัดเฉือนด้วย
รูปแบบคมกัดที่มีความพิเศษและการชุบผิวด้วย DLC ทำให้การกัดอิเล็กโทรดทองแดงมีคุณภาพสูง และยังทำให้มีอายุการใช้งานที่ยาวนานบนวัสดุที่มีความยากต่อการตัดเฉือนอย่างเช่น Copper Tungsten
ตัวอย่างของการตัดเฉือน 1 การเปรียบเทียบขั้นตอนการทำผิว
- วัสดุ : Tough-Pitch Copper
- การหล่อเย็น : Water-insoluble fluid
![](https://www.factorymax.co.th/wp-content/uploads/2024/03/DHR-Detail3-1.png)
ช่วงขั้นตอนการทำผิว
![](https://www.factorymax.co.th/wp-content/uploads/2024/03/DHR-Detail4.png)
ตัวอย่างของการตัดเฉือน 2 การตัดเฉือน Copper Tungsten บนอิเล็กโทรดรูปแบบต่างๆ
- วัสดุ : Copper Tungsten (W70%-Cu30%)
- การหล่อเย็น : Water-insoluble fluid
- เวลาที่ใช้ในการตัดเฉือน : 1 ชม. 40 นาที
![](https://www.factorymax.co.th/wp-content/uploads/2019/05/nstool16-4-1.jpg)
DHR237 สามารถที่จะทำงานบนผิวละเอียดได้อย่างแม่นยำ แม้จะเป็นวัสดุที่มีความยากต่อการตัดเฉือนอย่าง Copper Tungsten
![](https://www.factorymax.co.th/wp-content/uploads/2024/03/DHR-Detail5.png)
DRB230
รูปร่างคมกัดที่มีความแม่นยำสูงพร้อมกับความสามารถของคมตัดเฉือน
![](https://www.factorymax.co.th/wp-content/uploads/2018/11/7-1-4-1.png)
- การทำงานกับโลหะทองแดงที่มีความเหนียวสูงนั้น ความคมและความแข็งแรงของคมกัด ทำให้การตัดเฉือนเกิดครีบน้อยลง และมีความแม่นยำเพิ่มมากขึ้น
- ความต่อเนื่องของคมกัดบริเวณตรงกลางไปถึงด้านข้าง เป็นลักษณะรัศมีที่แท้จริง ทำให้คุณภาพการกัดงานเพิ่มสูงขึ้น
การเปรียบเทียบกับผลิตภัณฑ์รุ่นเดิม
- วัสดุ : Tough-Pitch Copper
- การหล่อเย็น : Water-insoluble fluid
- เวลาที่ใช้ในการตัดเฉือนทั้งหมด : 75 ชม. 25 นาที
![](https://www.factorymax.co.th/wp-content/uploads/2024/03/Electrod.png)
![](https://www.factorymax.co.th/wp-content/uploads/2018/11/DHR-Detail6.png)
ผลของการวัดความแม่นยำ
![](https://www.factorymax.co.th/wp-content/uploads/2024/03/ตำแหน่งของการวัด.png)
อุปกรณ์การวัด
Mitaka Kohki NH-3SP (Ra)
Optical microscope x 100 (Dimension)
![](https://www.factorymax.co.th/wp-content/uploads/2024/03/DHR-Detail7.png)
ในผลิตภัณฑ์เอ็นมิลสำหรับเหล็กกล้าทั่วไปพบขนาดความผิดพลาดมากตั้งแต่การทำงานชิ้นแรก และคุณภาพผิวที่แย่กว่าอย่างชัดเจน DRB203 สามารถทำงานได้ถึง 5 ชิ้นงานด้วยการใช้ทูลเพียงดอกเดียว อีกทั้งคุณภาพผิวยังมีความสม่ำเสมอและมั่นใจได้ว่าจะได้คุณภาพผิวที่ดีเยี่ยมอย่างแน่นอน
