Home > Technology Sharing > Tooling System > “Angle Heads Classic Line”ตอบโจทย์การกัด เจาะ และการทำเกลียว รองรับองศาเข้างานในหลากหลายรูปแบบ
02November2020

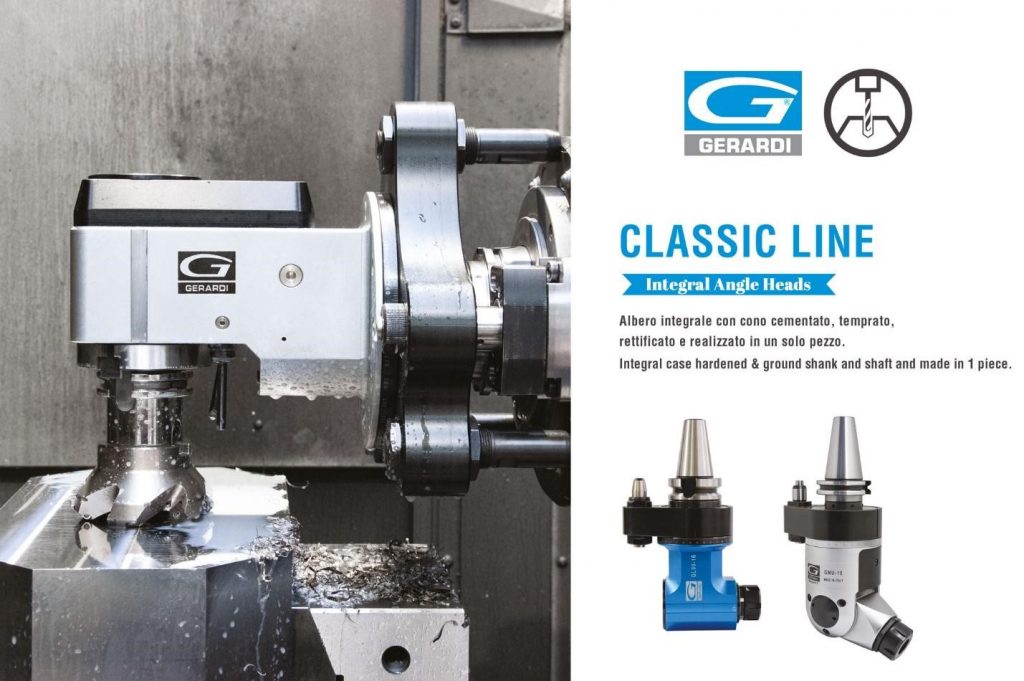

“Angle Heads Classic Line”ตอบโจทย์การกัด เจาะ และการทำเกลียว รองรับองศาเข้างานในหลากหลายรูปแบบ

Technology Sharing, Tooling System

การลดเวลาการผลิตในทุกๆขั้นตอนเพื่อให้กระบวนการผลิตเกิดประสิทธิภาพและผลิตงานได้ตามกรอบของเวลาที่กำหนด ถือเป็นสิ่งที่ผู้ผลิตที่มีกระบวนการตัดเฉือนหรือแปรรูปโลหะต้องการ ปัจจุบันได้มีการพยายามมองหาอุปกรณ์ที่ใช้ในการปรับแต่งการเข้างานได้ เพื่อลดเวลาการจับพลิกชิ้นงาน หรือ แก้ปัญหาการทำงานกับชิ้นงานขนาดใหญ่ที่ไม่สามารถพลิกหรือตั้งค่าระนาบที่ต้องการใหม่ได้ ซึ่งปัญหาเหล่านี้จะหมดไป เพียงคุณมีตัวช่วยในการทำงานนั่นคือ อุปกรณ์จับยึดทูลแบบมีองศาเข้างาน หรือ Angle Heads จากผู้นำในตลาดอย่าง Gerardi Italy

Gerardi ได้ออกแบบ Angle Heads ที่มีความแข็งแรงสูงหลากหลายซีรีส์ เพื่อสนับสนุนการผลิตในทุกๆความต้องการที่เพิ่มขึ้นสำหรับการกัดหลายระนาบ โดยการออกแบบทางเทคนิคทั้งหมด เกิดจากประสบการณ์มากกว่า 40 ปีในการแก้ปัญหาการผลิตหลายพันปัญหา และค้นหาวิธีแก้ปัญหาที่เหมาะสม รวมทั้งรับประกันคุณภาพของผลิตภัณฑ์สูงสุดอยู่เสมอ ซึ่งในไลน์การผลิตนี้ ได้ออกแบบโซลูชันของ Angle Heads ไว้มากมายได้แก่

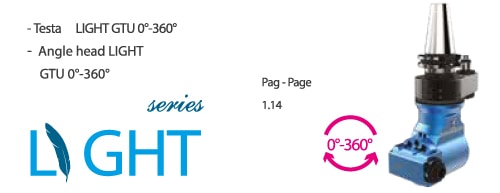

  • รุ่น LIGHT จุดเด่นคือ น้ำหนักเบาเหมาะกับเครื่องแมชชีนนิ่งเซนเตอร์ขนาดเล็ก หรือในแมกาซีนของเครื่องจักรที่มีข้อจำกัดเรื่องน้ำหนัก และมีรุ่นย่อยที่สามารถปรับองศาการทำงานได้ ครอบคลุมตั้งแต่ 0-360 องศารอบตัวเลยทีเดียว

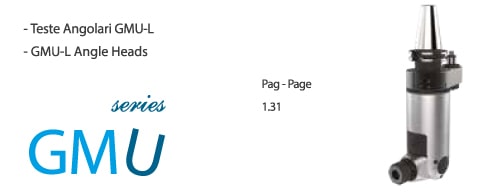

  • รุ่น GMU จุดเด่นคือ สามารถปรับองศาการเข้างานได้ รองรับการทำงานการปรับองศา 0-90 องศาโดยมีความละเอียดการปรับสูงสุดครั้งละ 1 องศา และยังมีระบบการปรับแบบเร็ว คือครั้งละ 15 องศา อีกด้วย

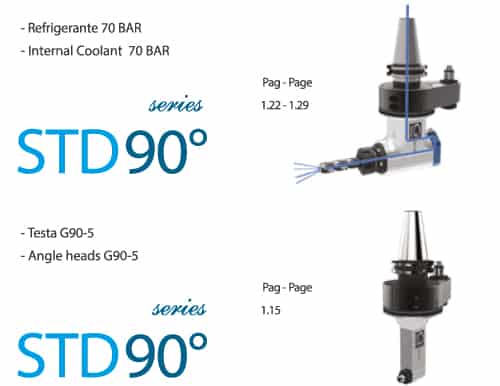

  • รุ่น STD 90๐  รุ่นมาตรฐานที่รองรับการเข้างานแบบ 90 องศา มีให้เลือกตั้งแต่ขนาดเล็กไปจนถึงขนาดใหญ่ และยังสามารถเลือกช่วงความยาวที่มีให้ใช้งานได้หลากหลาย

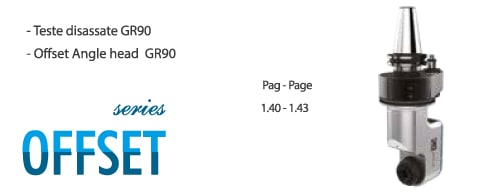

  • รุ่น OFFSET จุดเด่นในรุ่นนี้คือ การออกแบบคอของการเข้างานให้หลบเพื่อการเข้างานที่ต้องการพื้นที่ “ผนังข้าง” โดยสามารถเข้างานได้ที่ 90 องศา

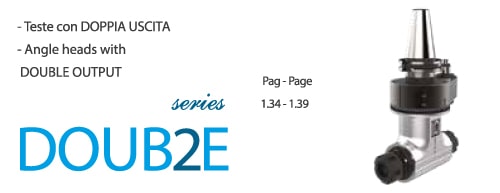

  • รุ่น DOUB2E กับฟังก์ชันที่เพิ่มจุดทำงานของ Angle Heads ซึ่งมี Output ถึง 2 ด้าน ที่ตรงข้ามกัน

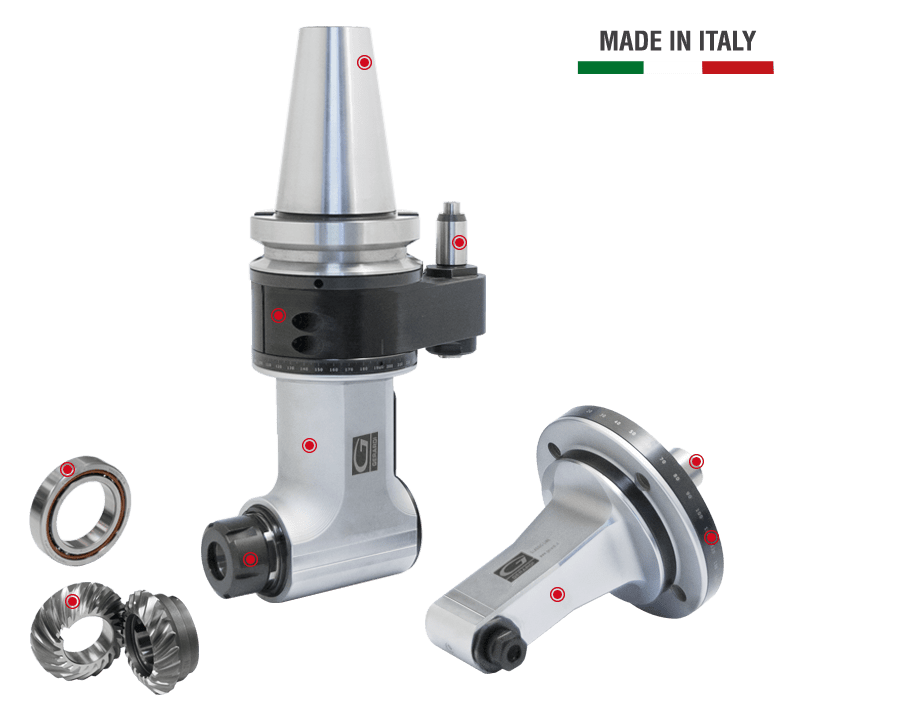

คุณสมบัติเด่น :

  • โครงสร้างภายนอก ผลิตจากวัสดุที่มีการขยายตัวทางความร้อนต่ำ และสามารถทนต่อการกัดกร่อนได้สูง
  • แกนเพลาหลักเป็นชิ้นส่วนแบบท่อนเดียว ไม่มีการต่อหรือประกอบโดยออกแบบให้สามารถขับการหมุนโดยตรงจากแกนของเครื่องจักรเพื่อให้แน่ใจว่ามีความแข็งแรงสูงที่สุด
  • ชุดตลับลูกปืนที่ใช้เป็นแบบสัมผัสเชิงมุมที่มีความแม่นยำสูง มาพร้อมการหล่อลื่นจากจาระบี ให้อายุการใช้งานยาวนานและอัตราความแม่นยำ ตามมาตรฐาน ABEC 9
  • เฟืองดอกจอกแบบเฟืองเฉียงที่ผ่านการเจีย ผลิตจากวัสดุประสิทธิภาพสูงสุดที่สามารถรับประกันการทนความร้อนและให้เสียงรบกวนที่น้อยลง รองรับการขับหรือหมุนที่รอบสูง ส่งผลให้อายุการใช้งานเกียร์ยาวนานขึ้น
  • ระบบซีลสองชั้นที่ด้านหน้า เพื่อป้องกันเศษเข้าระบบกลไก

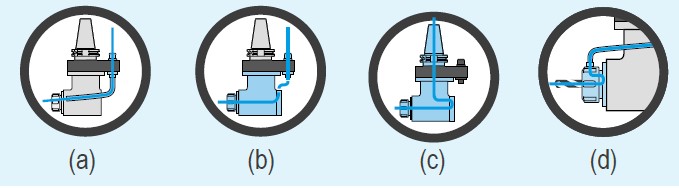

  • การไหลผ่านของน้ำหล่อเย็นภายนอกสามารถต่อผ่านพินและความดันอากาศภายใน รวมอยู่ในตัวเลือกมาตรฐาน (a)
  • การไหลของน้ำหล่อเย็นภายในป้อนผ่านตัวเลือกเครื่องมือ ตามแรงดันดังนี้:
    – 10 บาร์ผ่านตัวกระจายแบบหมุน (b)
    – จาก 30 ถึง 70 บาร์ผ่านแกนหมุนของเครื่องจักร (c)
    – ฟังก์ชันพิเศษ แบบฝา ReCool เพื่อให้น้ำหล่อเย็นภายในผ่านเครื่องมือได้ โดยเหมาะสำหรับเครื่องที่ไม่มีฟังก์ชันน้ำหล่อเย็นภายในจากแกนเครื่องจักร (d)
  • รองรับความเร็วสูงสุดถึง 10.000 รอบต่อนาที ขึ้นอยู่กับรุ่น
  • สามารถติดตั้งและใช้งานกับเครื่องจักรได้หลากหลายรุ่น อีกทั้งยังสามารถปรับแต่งการจับยึดได้ตามขนาดของแต่ละเครื่องจักร
  • GERARDI Classic ได้รับการออกแบบและผลิตในอิตาลี รับประกันคุณภาพ 1 ปี
