ในการตัดเฉือนชิ้นส่วนโลหะมีส่วนที่สำคัญในการทำงาน นั่นคือตัวจับยึดเครื่องมือหรือ Tool Holder ที่มีหลากหลายประเภท ทั้งชนิด Polygonal Clamping, Universal Toolholders, Shrink Fit และ Hydraulic Toolholder ซึ่งมีจุดเด่น ข้อจำกัดและการทำงานแตกต่างกันไป จากความซับซ้อนของโปรแกรม NC ที่เพิ่มขึ้นตามความหลากหลายของชิ้นงานที่ต้องผลิต อุปกรณ์จับเครื่องมือชนิดไฮดรอลิกจึงได้รับความนิยมเพิ่มมากขึ้น บทความนี้ผมจะพามาทำความรู้จักเครื่องมือจับยึดชนิดไฮดรอลิกจาก GRIP กันครับ

Hydro-Swiss Turn หัวจับไฮดรอลิกสำหรับเครื่องกลึงอัตโนมัติ
Precision, swiss type automatic lathe solution.
Hydro-Swiss Turn คือ หัวจับแบบไฮดรอลิก นวัตกรรมใหม่สำหรับเครื่องกลึง CNC Automatic Lathes หรือ Bar Feeder Machines จากผู้ผลิต GRIP ประเทศเกาหลี หัวจับแบบไฮดรอลิกคุณภาพสูงรุ่นนี้รองรับการเจาะ และคว้านรูที่มีความแม่นยำสูงบนเครื่องกลึงอัตโนมัติ สามารถถอดเปลี่ยนเครื่องมือได้ง่าย และรวดเร็วแม้ในเครื่องจักรที่มีพื้นที่จำกัด โดยใช้ประแจเพียงตัวเดียว อีกทั้งให้ความแม่นยำเพียง 1 ไมครอน ที่ความยาว 3D
TECHNOLOGY

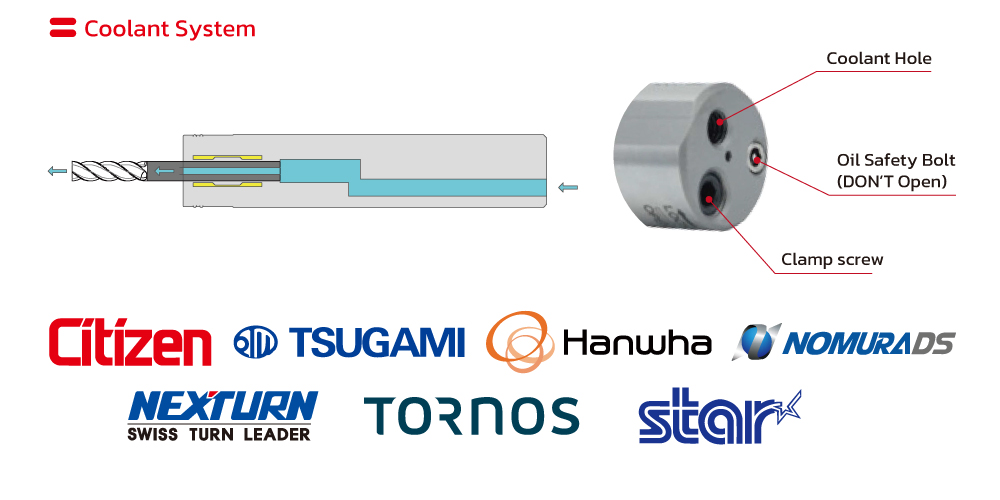

- การออกแบบ : เป็นโครงสร้างชิ้นเดียว ทำให้มีความแข็งแรงสูงและทนทาน บำรุงรักษาง่าย ใช้งานร่วมกับเครื่องจักรชั้นนำได้หลากหลาย มีส่วนของเครื่องมือที่สามารถปรับระยะได้ง่าย อีกทั้งยังจับยึดเครื่องมือได้มั่นคงแข็งแรง ด้วยระบบไฮดรอลิกแบบจุดแรงดันน้ำมันคู่ และการต่อช่องน้ำยาหล่อเย็นบริเวณด้านหลังที่ส่งผ่านสู่ปลายทูลได้โดยตรง (Internal Coolant)

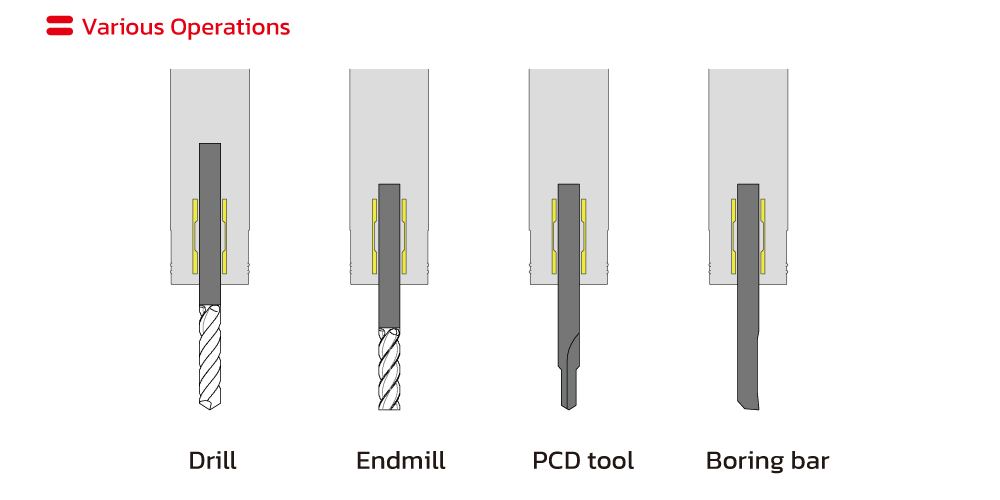

- การใช้งานที่หลากหลาย : สามารถจับยึดทูลได้หลากหลาย ตั้งแต่ดอกเจาะ, ดอกกัด, PCD ทูล รวมถึงทูลสำหรับงานคว้าน ซึ่งตอบโจทย์การเปลี่ยนทูลที่ง่ายในพื้นที่ที่จำกัด

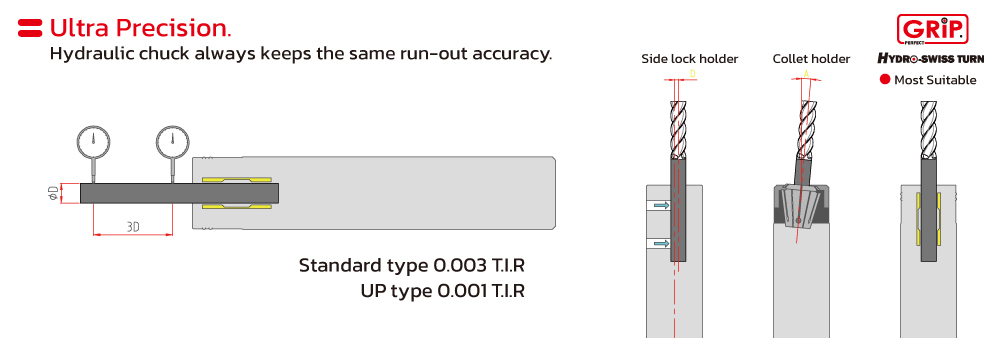

- คุณภาพ : Hydro-Swiss Turn รองรับความสามารถในการทำซ้ำ (Repeatability) ที่ 1 ไมครอน ที่ความยาว L/D = 3D ซึ่งความคลาดเคลื่อนที่ต่ำนี้จะช่วยให้การผลิตเกิดความแม่นยำสูง และช่วยยืดอายุการใช้งานของเครื่องมือตัดให้ยาวนานขึ้น เมื่อเปรียบเทียบกับการจับยึดอื่นๆ สำหรับเครื่องกลึงขนาดเล็ก Hydro-Swiss Turn สามารถตอบโจทย์ความเที่ยงตรงและแม่นยำในการจับยึดมากกว่าระบบอื่นๆ

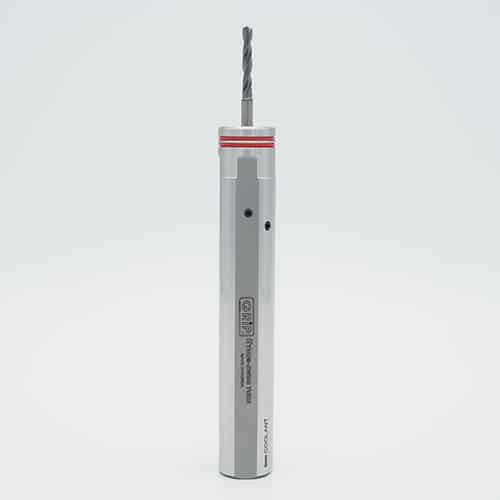

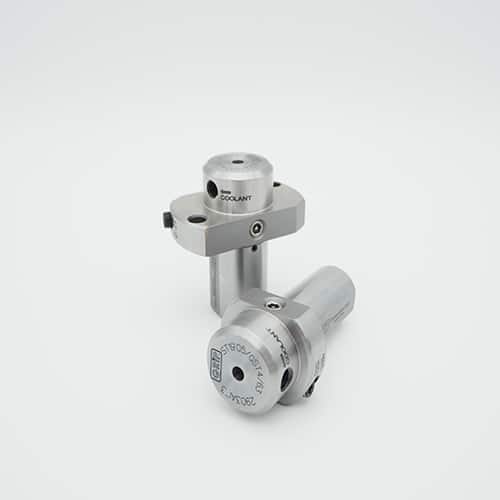

- ประเภทหัวจับแบบไฮดรอลิก : Hydro-Swiss Turn มีประเภทของหัวจับสำหรับการทำงาน 2 รุ่น ได้แก่ Front type และ Back type โดยรองรับการจับยึดทูลตั้งแต่ 3 – 12 มิลลิเมตร
- ใช้งานง่าย : สามารถถอดเปลี่ยนทูลได้ง่ายๆ โดยการใช้ประแจเพียงแค่ตัวเดียว และสามารถควบคุมแรงขันเพื่อให้การจับยึดได้คุณภาพสูงด้วยการใช้ประแจทอร์ค

Hydro-Swiss Turn เป็นอุปกรณ์จับยึดที่สามารถตอบโจทย์การทำงานภายใต้ข้อจำกัดของพื้นที่ในเครื่องกลึงขนาดเล็ก ช่วยให้การผลิตสะดวก, ง่าย และมีคุณภาพการจับยึดที่ดี อีกทั้งยังช่วยควบคุมคุณภาพการผลิตได้อย่างดีเยี่ยม หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์และขนาด สามารถดูได้จากเอกสารแนบท้าย ทั้งนี้ทาง แฟ็คทอรี่ แม๊กซ์ มีทีมวิศวกรฝ่ายขายที่ยินดีให้คำแนะนำเกี่ยวกับการเลือกใช้ รวมทั้งยังมีโซลูชันดีๆ อีกมากมายเพื่อช่วยปรับปรุงคุณภาพการผลิตให้กับคุณ ติดต่อพวกเราได้ในทุกช่องทาง แล้วพบกันครับ
