March 30, 2023สิ่งสำคัญในกระบวนการผลิตชิ้นส่วนโลหะนั้นคือการควบคุมคุณภาพในงานตัดเฉือนให้ได้คุณภาพและมีความถูกต้องแม่นยำในชิ้นงาน ในปัจจุบันชิ้นส่วนผลิตภัณฑ์ต่างๆ มีขนาดที่เล็กลงมากขึ้น ทำให้การควบคุมคุณภาพความแม่นยำในการผลิตต้องอาศัยความเที่ยงตรงของอุปกรณ์และเครื่องจักรเข้ามาช่วยเป็นอย่างมาก
สำหรับอุปกรณ์จับยึดเครื่องมือตัด (Arbor & Tools Holder) เป็นหนึ่งในองค์ประกอบที่สำคัญในการควบคุมคุณภาพให้เกิดการตัดเฉือนที่ดี และมีบทบาทสำคัญต่อความแม่นยำในการผลิต สำหรับบทความนี้เราขอแนะนำอุปกรณ์จับเครื่องมือชนิดไฮดรอลิกแบรนด์ GRIP ซึ่งเป็นผู้ผลิตคุณภาพสูงจากประเทศเกาหลี
GRIP เป็นผู้ผลิตเครื่องมือจับยึดทูลสำหรับงานกัดและงานกลึงด้วยระบบไฮดรอลิกโดยเฉพาะ เราได้แนะนำผลิตภัณฑ์ในส่วนของ HYDRO LINE ไปในบทความก่อนหน้าแล้ว ในบทความนี้เราจะมานำเสนอรายละเอียดเพิ่มเติมของโมเดล HYDRO – ZERO FIT ที่สามารถจับทูลแบบไม่มีค่า Run-out ซึ่งเหมาะกับงานกัด, งานเจาะ และงานรีมเมอร์เป็นอย่างมาก

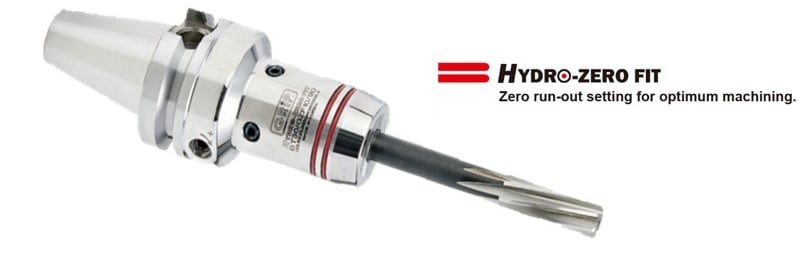

HYDRO – ZERO FIT เป็นหัวจับแบบไฮดรอลิกสำหรับเครื่องกัด ซึ่งเป็นนวัตกรรมจาก GRIP ผู้ผลิตที่พัฒนาเทคโนโลยีไฮดรอลิกสำหรับการจับยึดทูล โดยสามารถปรับค่าการหนีศูนย์ หรือ ค่า Run-out ให้มีค่าเป็นศูนย์ ส่งผลต่อคุณภาพการกัด, การเจาะ, การทำผิวรูและขนาดรูเจาะที่มีความแม่นยำสูง อีกทั้งยังช่วยยืดอายุการใช้งานของมีดตัดให้ยาวนานขึ้นด้วย โดยหัวจับรุ่นนี้ยังสามารถถอดเปลี่ยนเครื่องมือได้ง่ายและรวดเร็วโดยใช้ประแจเพียงตัวเดียว ไม่จำเป็นต้องใช้อุปกรณ์เสริมราคาแพงแต่อย่างใด
TECHNOLOGY

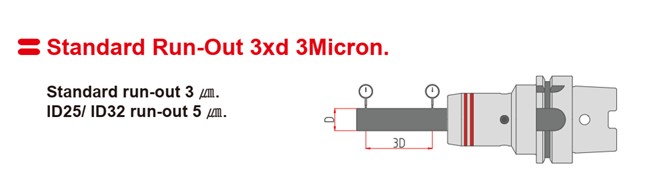

การออกแบบเทคโนโลยีของ HYDRO LINE : ออกแบบมาในรูปแบบโครงสร้างชิ้นเดียว ทำให้มีความแข็งแรงทนทานสูง บำรุงรักษาง่าย ใช้งานได้ดีกับเครื่องจักรในกลุ่ม Machining Center ทั่วไปจนถึงเครื่องที่ใช้ความเร็วรอบสูง การจับยึดเครื่องมือทำด้วยระบบไฮดรอลิกแบบแรงดันน้ำมันคู่ และรองรับการส่งผ่านน้ำหล่อเย็นสู่ปลายทูลได้โดยตรง (Internal Coolant) ทั้งนี้ในรุ่นมาตรฐานทั่วไปที่ไม่ใช่ HYDRO-ZERO FIT จะรองรับค่า Run-out มาตรฐานที่ 3 ไมครอน

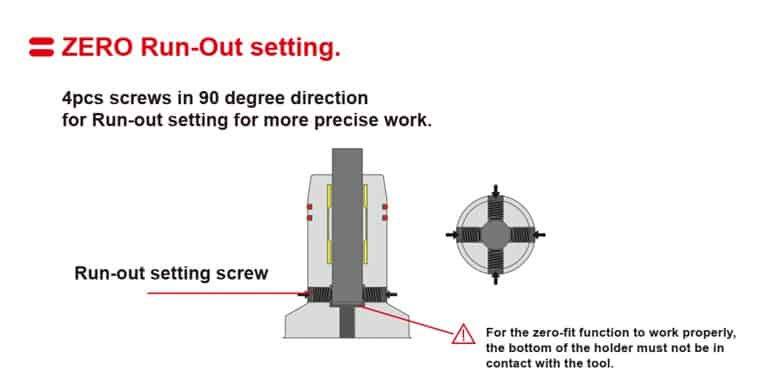

เทคโนโลยีเฉพาะ HYDRO – ZERO FIT : คุณสมบัติเด่นในรุ่นนี้คือการปรับ Run-out ซึ่งสามารถปรับได้ดีถึง 0.000 mm หรือ 0 µm นั่นเอง โดยใช้การปรับสกรู 4 ตำแหน่งรอบตัวที่ทำมุมกัน 90 องศาในการปรับตำแหน่งหลังการจับยึดด้วยระบบไฮดรอลิกแล้ว ก็จะทำให้สามารถจับทูลโดยไม่มีค่าการหนีศูนย์ได้
ขั้นตอนการใช้งาน HYDRO – ZERO FIT : หัวจับไฮดรอลิกที่ตอบโจทย์ความเที่ยงตรงสูง ควรใช้งานร่วมกับทูลที่มีค่าความเที่ยงตรงของก้านที่มาตรฐาน h6 โดยมีวิธีการปรับ Run-out เพื่อให้ได้ค่าที่ดีที่สุด ดังนี้
- ทำความสะอาดทั้งทูลและหัวจับให้ดี
- ใส่ก้านทูลเข้าไปที่บริเวณปลายหัวจับยึด
- ทำการล็อกที่สกรูล็อก เพื่อจับยึดทูล
- ตรวจสอบค่า Runout ก่อนการปรับว่าอยู่ที่เท่าใด
- ทำการการปรับค่า Run-out โดยไล่ตำแหน่งจาก Screw ที่พบค่า Runout สูงสุดก่อน
- ตรวจสอบค่า Run-out ใหม่ แล้วปรับตั้งจนได้ค่าเป็นศูนย์หรือดีที่สุด
ประเภทบอดี้หัวจับแบบไฮดรอลิก
HYDRO – ZERO FIT : รองรับประเภทของบอดี้หัวจับสำหรับการทำงานได้ทั้งแบบ BT, SK และ HSK โดยรองรับขนาดทูลตั้งแต่ 6 – 32 mm
HYDRO – ZERO FIT เป็นหนึ่งในอุปกรณ์จับยึดที่ตอบโจทย์การทำงานภายใต้คอนเซปต์ “เที่ยงตรง, แม่นยำ, คุณภาพสูงและใช้งานง่ายเพียงคลิกเดียว” สามารถเป็นตัวช่วยให้การผลิตที่สะดวก ง่าย และมีคุณภาพการจับยึดที่ดี ทำให้การควบคุมคุณภาพการผลิตทำได้อย่างยอดเยี่ยม เพื่อตอบโจทย์การทำงานที่ต้องการคุณภาพสูงในปัจจุบัน
หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์และรายละเอียดต่างๆ สามารถดูได้จากเอกสารแนบท้าย หรือติดต่อทางแฟ็คทอรี่ แม๊กซ์ ทีมวิศวกรฝ่ายขายยินดีให้คำแนะนำเกี่ยวกับการเลือกใช้ รวมทั้งยังมีโซลูชันดีๆ อีกมากมายเพื่อช่วยปรับปรุงคุณภาพการผลิตให้กับคุณ ติดต่อพวกเราได้ในทุกช่องทาง แล้วพบกันครับ
