ในการพัฒนากระบวนการผลิตให้เกิดผลิตภาพที่สูงขึ้น Motor Spindle ที่มีค่าแรงบิดสูง ๆ เป็นปัจจัยสำคัญ ที่จะช่วยให้เราสามารถใช้เครื่องมือที่ต้องการกำลังที่สูงขึ้นได้ดี เราจะตัดเฉือนงานได้ด้วยแรงที่มากขึ้น เร็วขึ้น หรือใช้เครื่องมือที่มีขนาดที่ใหญ่ขึ้นได้

Nakanishi BMS-5010 และ BMS-5010RA Motor Spindle แรงบิดสูง

Nakanishi ผู้ผลิต Motor Spindle สัญชาติญี่ปุ่นได้พัฒนา Motor Spindle รุ่น BMS-5010 และ BMS-5010RA ให้มีแรงบิดที่สูงขึ้นมากกว่ารุ่นเดิมได้สำเร็จ ซึ่งจะช่วยพัฒนาการผลิตได้เป็นอย่างมากในการนำไปใช้งานการผลิตทั่วไปร่วมกับโรบอท โดยเฉพาะตำแหน่ง Gate และ Overflow ที่มีความหนามากกว่าครีบบริเวณอื่น การประยุกต์ใช้ Motor Spindle ร่วมกับโรบอทจะช่วยลดเวลาและต้นทุนการผลิตลงได้เป็นอย่างมาก

คุณสมบัติหลักของ Nakanishi BMS-5010 และ BMS-5010RA

1. เป็นรุ่นที่พัฒนาให้มีแรงบิดสูงที่สุด (Max. Torque) ของ Motor Spindle เท่าที่เคยผลิตมา แรงบิดของรุ่น BMS-5010 อยู่ที่ 2 นิวตันเมตร ที่ความเร็วรอบ  1,000-5,000 รอบต่อนาที (200 cNᐧm) เมื่อเทียบกับรุ่น BMS-4020 ซึ่งเป็นรุ่นที่มีแรงบิดสูงสุดรุ่น มีค่าเพียง 1 นิวตันเมตร จะเห็นว่า BMS-5010 และ BMS-5010RA มีแรงบิดสูงสุดเพิ่มขึ้นถึง 2 เท่า

2. มีขนาดกะทัดรัดและน้ำหนักเบา ด้วยขนาดเส้นผ่านศูนย์กลางภายนอกที่ 50 mm และน้ำหนักเพียง 2.4 kg ในรุ่น BMS-5010 ถือได้ว่าเป็น Motor Spindle ที่มีขนาดเล็ก และน้ำหนักเบาที่สุด เมื่อเปรียบเทียบกับรุ่นที่มีแรงบิดสูงสุดที่เท่ากัน

3. รองรับขนาดของก้าน Tool ได้สูงสุดถึงเส้นผ่านศูนย์กลางขนาด 13 มิลลิเมตร โดยประเภทของ Collet ก็เป็นมาตรฐาน ER20 หาซื้อได้ง่ายจากผู้ผลิต Tool Holder ชั้นนำ

ข้อมูลสินค้า

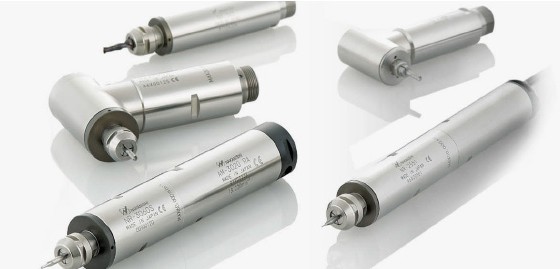

รุ่น BMS-5010 ซึ่งเป็นรุ่นที่มีสาย Motor Cord ตรงออกจากส่วนท้ายของ Motor (Straight Cord Type) BMS-5010 มีขนาดเส้นผ่านศูนย์กลางภายนอก (O.D.) 50 มิลลิเมตร ความเร็วรอบสูงสุด (Max. Motor Speed) ที่ 10,000 รอบต่อนาที ความแม่นยำ (Accuracy) ต่ำกว่า 1 ไมครอน แรงบิดสูงสุด (Max. Torque) ที่ 2.0 นิวตันเมตร โดยมีน้ำหนักอยู่ที่ 2.4 กิโลกรัม

รุ่น BMS-5010RA จะมีสาย Motor Cord ออกทางด้านข้างซึ่งทำมุมตั้งฉากกับ Motor (Angle Cord Type) คุณสมบัติหลักจะเหมือนกับ BMS-5010 ทุกประการ ยกเว้นน้ำหนักโดย BMS-5010RA จะมีน้ำหนักอยู่ที่ 2.8 กิโลกรัม

หากคุณมี Motor Spindle Series E4000 สามารถใช้ชุดสาย Power Cable, Signal Cable และ E4000 Controller ชุดเดิมได้ แต่ตัว Controller E4000 ที่จะใช้ร่วมกับ BMS-5010 และ BMS-5010RA จะต้องเป็นรุ่นช่องเสียบสายลม IN เป็นสีขาว และ OUT เป็นสีน้ำเงินเท่านั้น

ส่วนประกอบในการใช้งาน Motor Spindle BMS-5010 และ BMS-5010RA

Grip ring GR-50

อุปกรณ์ Grip ring GR-50 ทำหน้าที่เป็นตัวยึดระหว่าง Motor Spindle และหน้าแปลนของโรบอต หรืออุปกรณ์ที่นำ Spindle ไปติดตั้ง

Grip ring GR-50 มีน้ำหนักเพียง 0.8 กิโลกรัม ออกแบบมาให้สวมเข้ากับ Motor Spindle ที่ระยะ 30 มิลลิเมตร และพื้นที่จับยึดที่แนะนำ (Recommended Clamping Area) ที่ 80 มิลลิเมตร มั่นใจได้ว่า Motor Spindle ทั้งสองรุ่นได้ถูกติดตั้งให้พร้อมที่จะทำงานได้อย่างเหมาะสม

การใช้งาน Motor Spindle รุ่น BMS-5010 และ BMS-5010RA

Motor Spindle รุ่น BMS-5010 และ BMS-5010RA สามารถเลือกใช้งานได้เกือบทุกกระบวนการผลิต ไม่ว่าจะเป็น Grinding, Milling, Drilling, Deburring และ Finishing

เพื่อให้เห็นถึงคุณสมบัติของแรงบิดสูงสุด เราได้ยกตัวอย่างงาน Milling และ Drilling ซึ่งเป็นกระบวนการตัดเฉือนที่ใช้กำลังและแรงบิดสูง

ตัวอย่าง 1

ตัวอย่าง 2

จากการทดสอบทั้งสองตัวอย่างสามารถยืนยันได้ว่า High Torque Motor Spindle รุ่น “BMS-5010” และ “BMS-5010RA” สามารถทำงานที่ต้องการแรงบิดในการทำงานสูง ๆ ได้ดี และจะเติมเต็มความต้องการของระบบ Automation ของท่านได้

ท่านที่ต้องการข้อมูลเพิ่มเติม หรือสนใจทดลองใช้เพื่อพัฒนา Spindle เดิมในระบบของท่าน ติดต่อได้ที่ บริษัท แฟ็คทอรี่ แม๊กซ์ เบอร์โทร 02-333-8888
