อัปเกรดผลการวัดให้น่าเชื่อถือ ด้วย “ZEISS Spectrum Family”
คุณภาพเป็นสิ่งสำคัญและเป็นสิ่งที่ต้องคำนึงถึงเป็นอันดับแรกในอุตสาหกรรมการผลิต ในปัจจุบันภาคการผลิตมีการแข่งขันที่รุนแรง การยกระดับประสิทธิภาพในการผลิต การตรวจสอบสินค้าก็เป็นเรื่องที่ต้องพัฒนาอย่างต่อเนื่อง และการส่งมอบสินค้ายังต้องอยู่ภายในเวลาที่กำหนด แต่สุดท้ายแล้วสิ่งสำคัญที่สุดคือเรื่องการตรวจสอบคุณภาพให้ถูกต้องแม่นยำ สัมพันธ์กับแบบงาน ความต้องการใช้งานของลูกค้าเป็นหลัก การพิจารณาเลือกใช้ประเภทและวิธีการวัดที่ถูกต้อง สิ่งที่กล่าวมาข้างต้นนอกจากจะสร้างความน่าเชื่อถือให้กับลูกค้าแล้ว ยังช่วยลดเวลาจนถึงต้นทุนในการตรวจสอบชิ้นงานได้เป็นอย่างมาก เนื้อหาเรื่องนี้จะขอนำเสนอการเลือกใช้เครื่อง CMM (CMM : Coordinate Measuring Machine) อุปกรณ์ร่วมต่างๆและซอฟต์แวร์ เพื่อช่วยในการตรวจสอบขนาดของชิ้นงานให้กับท่านได้ตรงตามวัตถุประสงค์การใช้งาน
ทำความรู้จักเครื่องมือวัด CMM (CMM : Coordinate Measuring Machine)
CMM หรือเครื่องมือวัด 3 มิติ เป็นเครื่องมือวัดละเอียดที่จำเป็นในอุตสาหกรรมการผลิตต่างๆ เช่น ยานยนต์ ชิ้นส่วนอิเล็กทรอนิกส์และอุตสาหกรรมแม่พิมพ์ มีความสามารถในการวัดชิ้นงานที่ซับซ้อนในระบบ 3 มิติ ต้องการความแม่นยำสูง งานที่ต้องการตรวจความคลาดเคลื่อนทางเรขาคณิตและพิกัดขนาด (Geometry Dimensional and Tolerancing : GD&T) นอกจากนี้ยังมีโปรแกรมสำเร็จรูปที่ช่วยให้การวัดต่างๆ ทำได้สะดวกรวดเร็ว สามารถนำผลการวัดที่ได้จากเครื่อง CMM ไปเปรียบเทียบกับรูปทรงและขนาดที่อยู่ในไฟล์ CAD ทำให้กระบวนการตรวจสอบชิ้นงานมีความแม่นยำถูกต้องและรวดเร็ว
เลือก CMM อย่างไรให้เหมาะสมกับชิ้นงาน?
มี 3 ปัจจัยที่ต้องพิจารณา ได้แก่
- พิจารณาชิ้นงานที่ต้องการวัด
- ขนาดชิ้นงานใหญ่ที่สุด
- ขนาดจุดวัดที่เล็กที่สุด
- รูปทรง รูปร่าง ลักษณะของชิ้นงาน (Geometry, Curve, Freeform)
- ค่าพิกัดน้อยที่สุดที่ยอมรับได้
- เลือกเซนเซอร์และหัวตรวจสอบ (โพรบ) ให้เหมาะสมกับชิ้นงาน เช่น หัวโพรบและเซนเซอร์แบบหมุนได้หรือเซนเซอร์แบบเลเซอร์ ฯลฯ
- สถานที่ติดตั้งเครื่อง CMM เช่น ใช้งานในห้องควบคุมอุณหภูมิหรือทำงานในพื้นที่การผลิตของโรงงาน
เครื่องมือวัด 3 มิติประเภท Bridge CMM
เป็นประเภทเครื่องมือวัด 3 มิติที่นิยมใช้งานกันทั่วไป เหมาะสำหรับงานที่ต้องการความเที่ยงตรงสูง เช่น ห้องทดสอบ และ งาน Production เพราะให้ความแม่นยำที่ดี
มีหลากหลายรุ่นตามการใช้งาน
ZEISS Spectrum Family คืออะไร ?
ZEISS Spectrum Family คือเครื่องมือวัด 3 มิติ จาก Carl Zeiss หนึ่งในผู้นำการผลิตเครื่องมือวัด ซึ่งเป็นรุ่นเริ่มต้นของกลุ่ม Bridge ที่มาพร้อมกับระบบหัวโพรบที่ตอบสนองการวัดความเร็วสูง และยังตอบโจทย์รูปแบบการวัดชิ้นงานที่มีความหลากหลาย เหมาะกับการใช้งานทั่วไปที่ต้องการความแม่นยำสูง ด้วยตระกูลของ ZEISS Spectrum Family จะช่วยให้การวัดมีความแม่นยำ มีประสิทธิภาพในการทำงานที่สูง และชิ้นงานมีผลการวัดที่ถูกต้องเที่ยงตรงตามข้อกำหนด
เทคโนโลยีการสแกนที่ไม่มีใครเทียบ

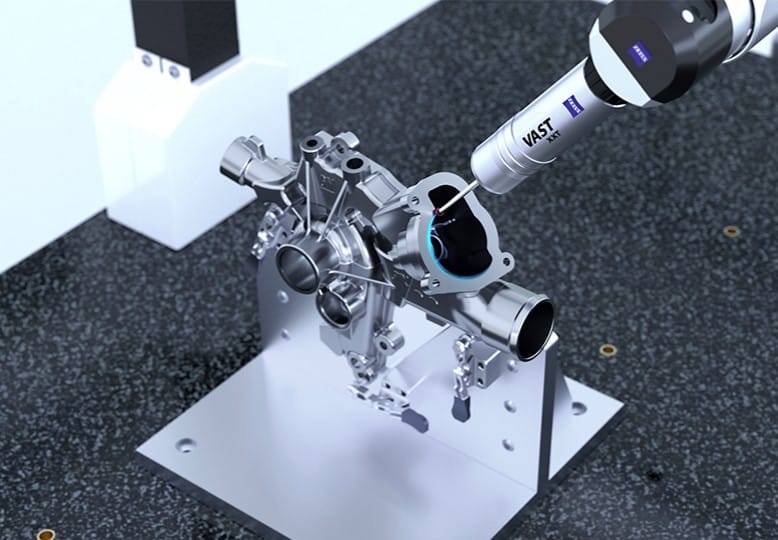

รองรับเซนเซอร์ ZEISS VAST XXT กับระบบ ZEISS RDS C5 CAA และ ZEISS RDS C CAA มาพร้อมกับคุณสมบัติที่โดดเด่น ได้แก่
- ช่วยเพิ่มความน่าเชื่อถือในการวัดงาน ด้วยเทคโนโลยีสแกนที่ช่วยตรวจหาความผิดปกติจากการวัด
- ช่วยลดเวลาในการสอบเทียบ ด้วย CAA
- สามารถวัดงานได้หลากหลายรูปแบบด้วย RDS ที่สามารถปรับเปลี่ยนทิศทางในการวัดได้หลาย 5,184 – 20,736 ทิศทาง
เทคโนโลยีที่จะช่วยให้การทำงานของคุณรวดเร็วยิ่งขึ้น

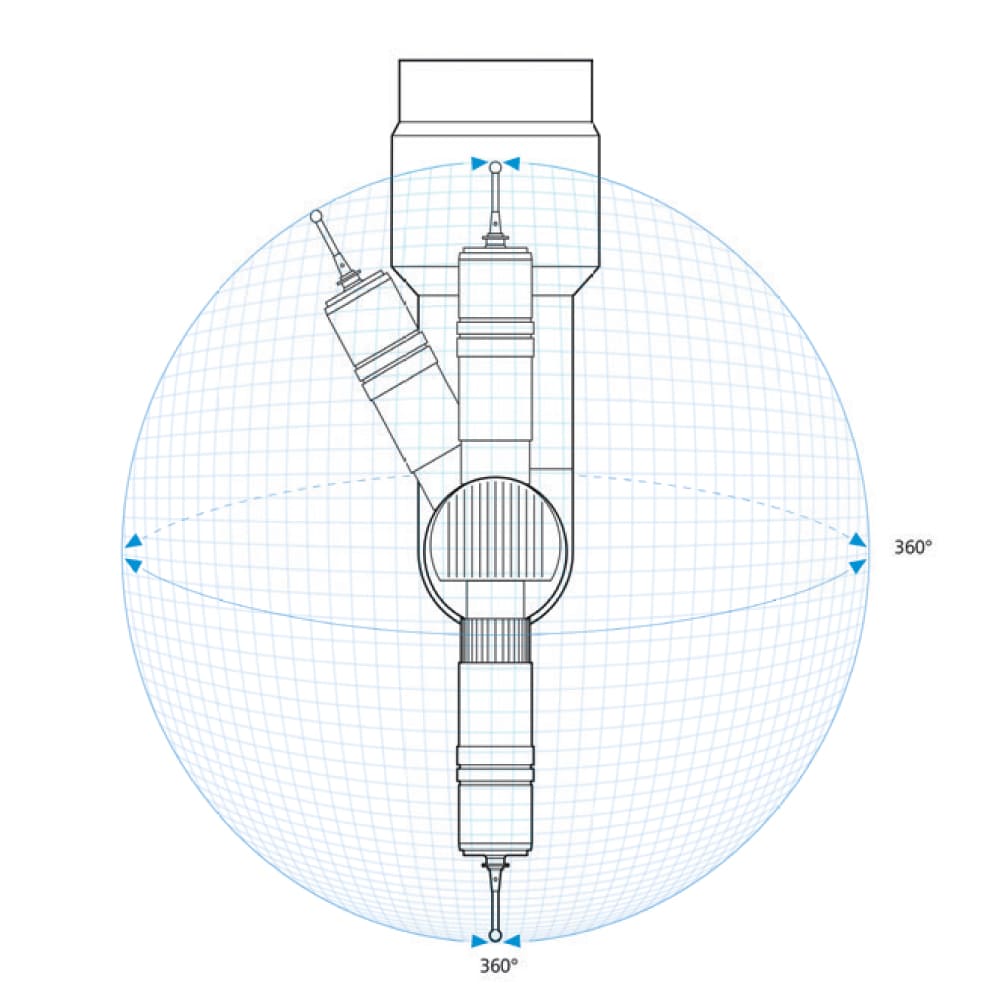

เอกลักษณ์เฉพาะตัวในฟังก์ชัน RDS C และ RDS C5 ที่มาพร้อมกับซอฟต์แวร์ช่วยลดความผิดพลาดจากการวัด (CAA) สามารถใช้เวลาเพียง 12 นาทีในการสอบเทียบ และหมุนตำแหน่งหัวโพรบได้ถึง 5,184 – 20,736 ทิศทาง ซึ่งช่วยลดเวลาและเพิ่มโอกาสในการทำงานคุณให้มีประสิทธิภาพมากขึ้น
ซอฟต์แวร์ที่โดดเด่น

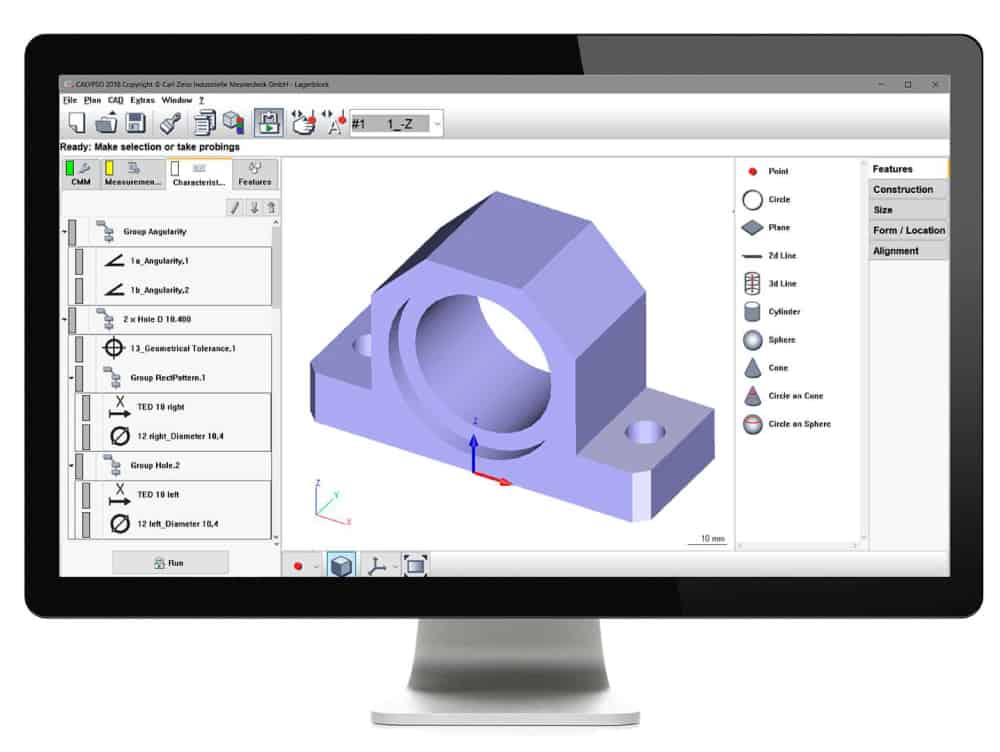

Carl Zeiss พัฒนาซอฟต์แวร์ที่ใช้สำหรับเครื่องมือวัด 3 มิติ ร่วมกันทั้งฮาร์ดแวร์ เซนเซอร์และระบบควบคุม ทำให้ซอฟต์แวร์สามารถดึงเอาประสิทธิภาพสูงสุดของเครื่องออกมาได้ ZEISS CALYPSO เป็นซอฟต์แวร์ที่ใช้งานได้ง่าย สามารถออกแบบโปรแกรมการวัด รองรับการนำเข้า 3D CAD และสร้างรายงานในแบบที่ต้องการได้ง่ายและรวดเร็ว

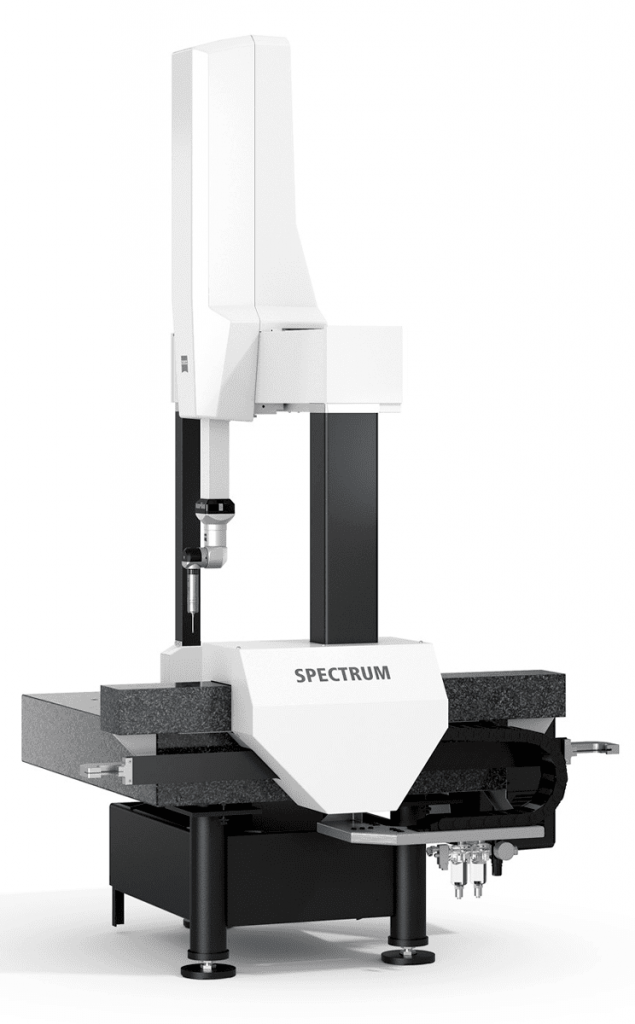

ZEISS Spectrum
เครื่องวัดสามมิติ ZEISS Spectrum จะนำคุณก้าวเข้าสู่ระดับใหม่ของความแม่นยำและผลลัพธ์ที่เชื่อถือได้ ด้วยอัตราส่วนราคาต่อประสิทธิภาพที่ไม่มีใครเทียบได้
เซนเซอร์และขนาด

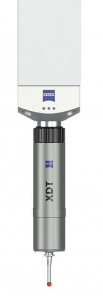

ZEISS Spectrum with ZEISS XDT direct สำหรับการวัดขนาดที่รวดเร็วและไม่ซับซ้อน
- Sizes:
- 5/5/6
- 7/7/6
- 7/10/6
- 10/12/6
- 10/16/6

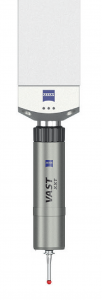

ZEISS Spectrum with ZEISS VAST XXT direct เพื่อคุณภาพของข้อมูลที่ดีขึ้น
- Sizes:
- 5/5/6
- 7/7/6
- 7/10/6
- 10/12/6
- 10/16/6
ZEISS Spectrum with ZEISS RDS-C5 CAA including ZEISS VAST XXT สำหรับชิ้นส่วนที่ซับซ้อน
- Sizes:
- 5/5/6
- 7/7/6
- 7/10/6
- 10/12/6
- 10/16/6
หมายเหตุ หากโซลูชันและเซนเซอร์นั้นไม่สามารถใช้งานกับทุกธุรกิจของคุณได้ กรุณาติดต่อฝ่ายขายประจำภูมิภาคของเรา Factory Max จะเป็นผู้ให้ข้อมูลเพิ่มเติมแก่คุณ
หากท่านใดสนใจ และต้องการสอบถามข้อมูลเพิ่มเติม หรือต้องการให้ทีมงานวิศวกรของเราเข้าไปสาธิตการทำงาน สามารถติดต่อเรา บริษัทแฟ็คทอรี่ แม๊กซ์ จำกัด ได้ที่เบอร์ 02-333-8888
